12V转150V隔离、12V转210V稳压、5V转90V转换，24V转200VGRB转换IC
| 类型：其他模块 | 品牌：IBF | 型号：IC |

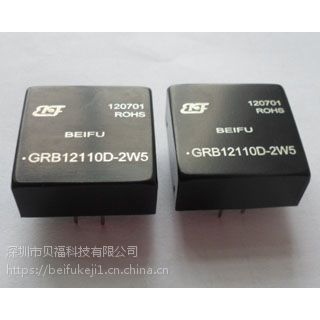

GRB系列 GRBxxxxD-xW 2 ~10W （2：1）宽电压输入高电压稳压输出GRB系列（2：1）宽电压输入高电压稳压输出金属外壳屏蔽封装模块电源介绍
GRB 2~10W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：9~18V、及18~36VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出单电压：100VDC、110VDC、150DC、200VDC、250VDC等，具有功率密度大，输出功***，应用范围广等优点。
技术参数
输出特性 | ||
技术指标 | 技术参数 | 测试条件 |
稳压精度 | 3.0 %max | 0%~负载范围 |
电压调整率 | 0.5%max | 满载 |
负载调整率 | +/-0.5% type. +/-1% max. (No load to full load) | 0%~负载范围 |
纹波和噪声 | ≤150 mV p-p, max | 20MHz带宽 |
动态响应速度 | ≤150us | 25%负载~满载 |
启动延迟时间 | 500ms | |
输入特性 | ||
输入电压范围 | （12VDC）9.0—18VDC | |
（24VDC）18—36VDC | ||
线性高速率 | 0.5% | 低端 ~ 高端 |
一般特性 | ||
开关频率 | 300KHz | 典型值 |
转换效率 | 参见型号选择表 | |
隔离电压 | 不隔离 | 输入和输出之间 |
平均无故障间隔时间 | 1000000小时 | |
温度系数 | 0.02%/℃ | |
环境特性 | ||
工作温度范围 | -40℃~+85℃ | |
储存湿度 | -55℃~+125℃ | |
相对湿度 | 10%~90% | |
冷却方式 | 自由空气 | |
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)宽电压输入高电压稳压输出
产品型号选择指南
产品型号 | 输入电压（VDC） | 输出电压（VDC） | 输出电流（mA） | 效率（%） | |
标称值 | 输入范围 | ||||
GRB12110D-2W5 | 12 .0 | 9.0~18.0 | 110 | 20 | 80 |
GRB12150D-2W | 12 .0 | 9.0~18.0 | 150 | 14 | 82 |
GRB12250D-2W | 12 .0 | 9.0~18.0 | 250 | 8 | 85 |
GRB24110D-2W | 24 .0 | 18.0~36.0 | 110 | 18 | 82 |
GRB24150D-2W | 24 .0 | 18.0~36.0 | 150 | 13 | 84 |
GRB24250D-2W | 24 .0 | 18.0~36.0 | 150 | 8 | 86 |
GRB12110D-3W | 12 .0 | 9.0~18.0 | 110 | 27 | 80 |
GRB12150D-3W | 12 .0 | 9.0~18.0 | 150 | 20 | 82 |
GRB12250D-3W | 12 .0 | 9.0~18.0 | 250 | 12 | 85 |
GRB24110D-3W | 24 .0 | 18.0~36.0 | 110 | 27 | 82 |
GRB24150D-3W | 24 .0 | 18.0~36.0 | 150 | 20 | 83 |
GRB24250D-3W | 24 .0 | 18.0~36.0 | 250 | 12 | 85 |
GRB12150D-5W | 12 .0 | 9.0~18.0 | 150 | 34 | 85 |
GRB12250D-5W | 12 .0 | 9.0~18.0 | 250 | 20 | 86 |
GRB24110D-5W | 24 .0 | 18.0~36.0 | 110 | 45 | 85 |
GRB24150D-5W | 24 .0 | 18.0~36.0 | 150 | 34 | 87 |
GRB24250D-5W | 24 .0 | 18.0~36.0 | 250 | 20 | 88 |
GRB12110D-6W | 12 .0 | 9.0~18.0 | 110 | 55 | 76 |
GRB12150D-6W | 12 .0 | 9.0~18.0 | 150 | 40 | 78 |
GRB12250D-6W | 12 .0 | 9.0~18.0 | 250 | 25 | 80 |
GRB24110D-6W | 24 .0 | 18.0~36.0 | 110 | 55 | 78 |
GRB24150D-6W | 24 .0 | 18.0~36.0 | 150 | 40 | 79 |
GRB24250D-6W | 24 .0 | 18.0~36.0 | 250 | 25 | 81 |
GRB12100D-8W | 12 .0 | 9.0~18.0 | 100 | 80 | 78 |
GRB12150D-8W | 12 .0 | 9.0~18.0 | 150 | 50 | 80 |
GRB12250D-8W | 12 .0 | 9.0~18.0 | 250 | 30 | 82 |
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)宽电压输入高电压稳压输出
产品型号 | 输入电压（VDC） | 输出电压（VDC） | 输出电流（mA） | 效率（%）
| |
标称值 | 输入范围 | ||||
GRB24100D-8W | 24 .0 | 18.0~36.0 | 100 | 80 | 79 |
GRB24150D-8W | 24 .0 | 18.0~36.0 | 150 | 50 | 81 |
GRB24250D-8W | 24 .0 | 18.0~36.0 | 250 | 30 | 83 |
GRB12100D-10W | 12 .0 | 9.0~18.0 | 100 | 100 | 80 |
GRB12150D-10W | 12 .0 | 9.0~18.0 | 150 | 67 | 82 |
GRB12250D-10W | 12 .0 | 9.0~18.0 | 250 | 40 | 85 |
GRB24100D-10W | 24 .0 | 18.0~36.0 | 100 | 100 | 82 |
GRB24150D-10W | 24 .0 | 18.0~36.0 | 150 | 67 | 83 |
GRB24250D-10W | 24 .0 | 18.0~36.0 | 250 | 40 | 85 |
外型尺寸及引脚描述
GRB 2~5W系列 产品尺寸：25.4x25.4x10.14 单位: mm
* 产品设计与规格如有更改,恕不另行通知。
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)宽电压输入高电压稳压输出
GRB 6~10W系列 产品尺寸：50.8x25.4x10.14 单位: mm
PIN脚 | 2W~5W 引脚功能说明 | |
1 | +Vin | 输入正 |
2 | GND | 输入负 |
3 | +Vout | 输出正 |
4 | NC | 空脚 |
5 | GND | 输出负 |
PIN脚 | 6W~10W 引脚功能说明 | ||||
1 | +Vin | 输入正 | 5 | +Vout | 输出正 |
2 | GND | 输入负 | 6 | ADJ | 调整端 |
3 | REM | 遥控端 | 7 | NC | 空脚 |
4 | GND | 输入负 | 8 | GND | 输出负 |
产品应用图
备注：GRB系列高电压稳压输出高于80VDC的产品请在输出端增加一个滤波电容。
产品选型举例：
1、 型号：GRB12110D-2W5，输出端C4电容可选 47UF/200V的电解电容。
输入电压Vin：9~18VDC；输出电压Vout：110VDC；输出功率：2.5W
2、 型号：GRB24250D-10W，输出端C4电容可选 47UF/400V的电解电容。
输入电压Vin：18~36VDC；输出电压Vout：250VDC；输出功率：10W
